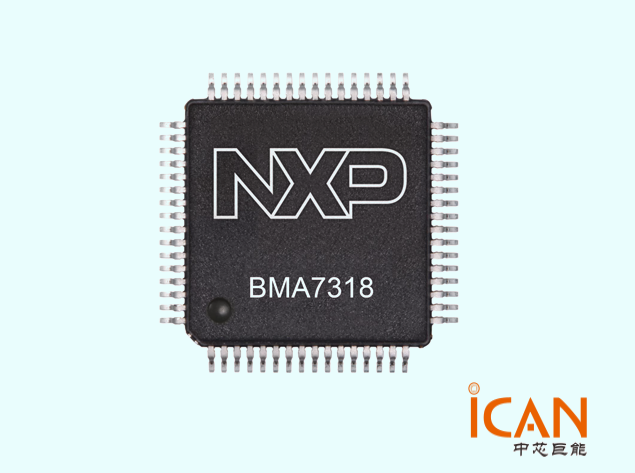

BMA7318是恩智浦專為汽車高壓電池管理系統（HVBMS）、工業儲能系統（ESS）及48V輕混系統設計的鋰離子電池控制器IC，支持最多18節電芯和12路溫度通道監測。該器件集成了高精度測量、功能安全、主動均衡與隔離通信功能，適用于對可靠性、壽命和系統集成度要求嚴苛的長周期應用。來自全球授權的恩智浦代理、原廠貨源-深圳市中芯巨能電子有限公司為您提供BMA7318：技術參數詳解及原理圖。

BMA7318技術參數詳解

高精度測量與靈活配置

BMA7318具備出色的電壓測量性能，典型測量誤差低至±0.8 mV，且具有超低長期漂移，確保在長達25年的ESS生命周期內保持穩定精度。每個電壓通道支持可配置的數字濾波與測量平均功能，可通過軟件設置采樣窗口和濾波算法，有效抑制噪聲干擾，適應不同工況下的測量需求。

器件提供多達12個AIN（模擬輸入）通道，可用于連接NTC溫度傳感器或監測輔助電壓（如接觸器兩端壓降、母線電壓等），實現全面的電池狀態感知。所有測量數據均支持高完整性校驗，滿足安全關鍵系統要求。

集成電流測量與主動均衡

不同于多數依賴外部傳感器的電池監控方案，BMA7318內置高精度電流測量功能，可直接集成于從控板（Slave BMS），減少對外部分流器和Σ-Δ ADC的依賴，降低系統BOM成本與布板復雜度。該功能特別適用于模塊化ESS架構中對本地電流監控的需求。

在電池均衡方面，支持高達300 mA的主動均衡電流，顯著提升均衡效率，縮短充電時間，改善電池包一致性。均衡策略可通過寄存器配置，支持定時均衡、電壓差觸發等模式，靈活適配不同應用場景。

功能安全與通信架構

BMA7318符合ISO 26262標準，支持ASIL C級功能安全，適用于汽車級BMS系統。同時，針對工業ESS應用，支持SIL 2（Safety Integrity Level 2） 安全等級，滿足IEC 61508等工業功能安全標準。其內部具備完整的診斷機制，包括開路檢測、通信故障、溫度異常、ADC自檢等，確保系統高可用性。

通信方面，集成SPI2TPL橋接功能，可在SPI與隔離式菊花鏈（Transformer-based Physical Layer, TPL）之間實現協議轉換。支持高達2.0 Mbit/s的通信速率，確保在多節點級聯系統中實現低延遲、高可靠的數據傳輸。該設計允許主控MCU通過SPI接口與多個BMA7318級聯通信，簡化系統架構。

產品系列化與擴展性

BMA7318采用產品系列化設計，與BMI7318實現PIN2PIN兼容，支持共享PCB布局和軟件驅動，便于在不同應用場景（如汽車與工業）間快速遷移或升級。此外，支持靈活的母線旁路連接，可在任意位置接入菊花鏈，提升系統布局自由度。

BMA7318應用場景

電動汽車HVBMS：作為從控單元，實現高精度電壓/溫度采集、本地電流監測與ASIL C安全合規。

工業儲能系統（ESS）：支持長達25年生命周期，適用于電網級儲能、備用電源等長周期運行場景。

48V輕混系統：用于MHEV電池包監控，集成均衡與通信功能，簡化系統設計。

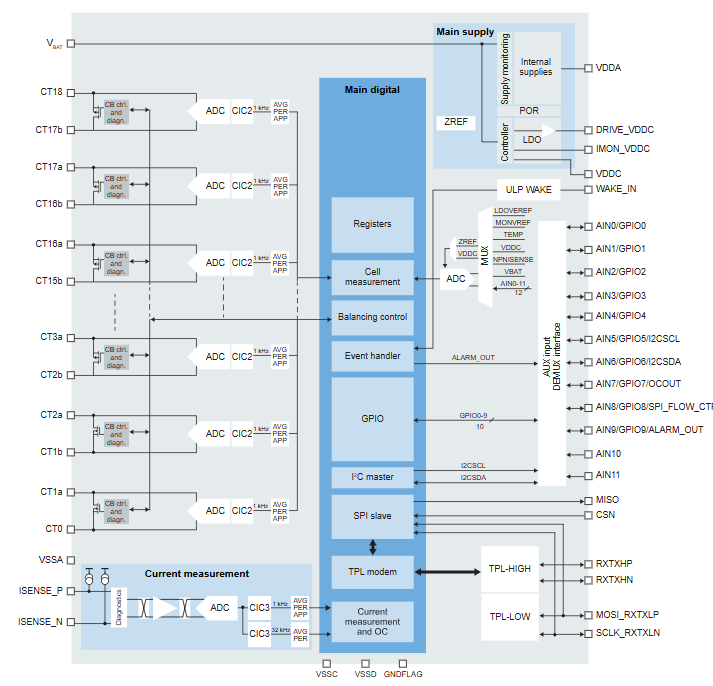

BMA7318原理圖
