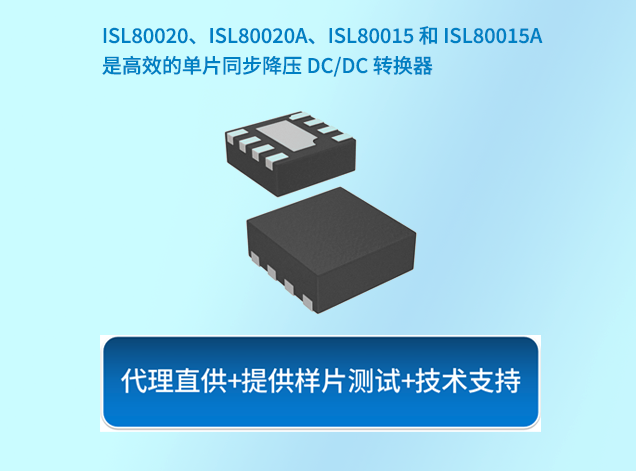

在現代電子設備中，隨著對小型化、高效率和高性能的需求日益增長，選擇合適的電源管理解決方案變得至關重要。瑞薩電子推出的ISL80020、ISL80020A、ISL80015和ISL80015A系列高效單片同步降壓DC/DC轉換器，為工程師提供了強大的工具來滿足這些需求。瑞薩代理商-中芯巨能為您介紹ISL80015的技術特性及其在多種應用場景中的優勢。

高效與緊湊設計的完美結合

ISL80015系列轉換器能夠在2.7V至5.5V的輸入電壓范圍內提供高達2A的連續輸出電流，特別適合于便攜式設備及空間受限的應用場景。采用峰電流模式控制架構，這些轉換器能夠?qū)崿F(xiàn)極低的占空比操作，并支持1MHz或2MHz的開關頻率，確保了出色的瞬態響應性能。這種高頻工作方式不僅減少了所需電感器的尺寸，還提升了整體系統的響應速度。

此外，ISL80015集成了超低rDS(on) MOSFET，最大限度地提高了轉換效率，峰值效率可達95%。值得注意的是，由于采用了PMOS作為高端MOSFET，無需外部自舉電容，進一步簡化了電路設計并減少了組件數量。

全面保護機制保障系統可靠性

為了增強系統的穩定性和可靠性，ISL80015配備了多項保護功能，包括過流保護、短路保護、過熱保護以及負電流保護等。同時，該系列轉換器還具有內部軟啟動和軟停止功能，有效防止啟動瞬間的大電流沖擊；VIN欠壓鎖定和VOUT過壓保護則保證了在異常工況下的安全運行。

靈活配置適應多樣化需求

ISL80015被配置為PWM模式，可以實現快速的瞬態響應，有助于降低輸出噪聲和射頻干擾（RFI）。它支持100%占空比操作，在1MHz下仍能維持穩定的輸出電壓，這對于需要持續高壓輸出的應用尤為重要。其內置的“電源正常”信號和使能引腳，方便用戶進行精確的電源管理和狀態監控。

應用實例展示

ISL80015廣泛應用于各種工業自動化、通信網絡、醫療設備和個人消費電子產品中：

實時工業以太網交換機：配合RZ/N1S處理器，構建低成本且高效的網絡基礎設施。

無線更新模塊：用于可編程邏輯控制器（PLC）應用，實現遠程固件升級。

多協議網絡系統：服務于樓宇自動化領域，支持不同協議間的無縫通信。

AI行車記錄儀：通過高效電源管理，確保高清視頻錄制過程中的穩定性。

家用電器HMI：提供可靠的人機交互界面，提升用戶體驗。

結構與封裝

ISL80015采用緊湊的8引腳2mm x 2mm TDFN無鉛封裝，帶有裸露焊盤以增強散熱效果。整個轉換器方案占用面積小于64平方毫米，非常適合對空間有嚴格要求的設計項目。

可選型號概覽

常見的ISL80015型號包括：

ISL80015FRZ-T

ISL80015IRZ-T

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總之，ISL80015系列憑借其高效、緊湊的設計理念和全面的保護機制，成為眾多電源管理應用的理想之選。無論是追求極致效率還是苛刻的空間限制，ISL80015都能為工程師提供一個既靈活又可靠的解決方案。
