在汽車電子系統中，電源管理模塊必須承受復雜的電氣環境，包括負載突降、反向電壓、冷啟動等極端工況。為滿足ISO 16750-2和ISO 7367-2等行業規范要求，工程師需要采用高可靠性的電源控制策略。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您重點介紹如何利用 LT8210 這款支持“Pass-Thru? 帶通模式”的4開關同步降壓-升壓控制器，實現高效、低EMI、寬輸入范圍的汽車級電源解決方案。

一、汽車電源面臨的典型挑戰與應對方案

1. 負載突降（Load Dump）

模擬車輛電池?cái)嚅_時交流發電機持續供電的情形，瞬態電壓可達79 V至101 V。傳統做法是加入TVS或線性浪涌抑制器，但這些方法存在功耗大、響應慢等問題。

LT8210優勢：

支持高達100 V輸入；

在帶通模式下可自動調節輸出至設定窗口上限；

不依賴MOSFET的SOA限制，避免過熱損壞風險；

可動態切換為固定輸出穩壓模式，提升穩定性。

2. 反向電壓保護（Reverse Battery）

ISO 16750-2測試4.7規定DUT需承受–14 V反向電壓60秒。普通IC難以承受負壓輸入，易導致內部結擊穿。

LT8210應對機制：

內置–40 V反向電壓保護；

搭配單個N溝道MOSFET即可實現輸入隔離；

避免使用肖特基二極管帶來的壓降損耗。

3. 冷啟動/低壓瞬變（Cold Crank）

發動機啟動時，電池電壓可能驟降至3 V。若ECU輸出電壓高于該值，需升壓處理。

LT8210特性支撐：

輸入范圍低至2.8 V；

可配置為固定輸出（如12 V）或帶通輸出（如8 V至17 V區間）；

支持升壓、降壓及中間區域無縫切換，維持穩定供電。

4. 疊加交變電壓（Superimposed AC Voltage）

模擬交流發電機輸出干擾，對電源抗擾度提出更高要求。

LT8210表現：

響應快速，適應50 Hz至25 kHz頻率變化；

帶通模式下不進行開關操作，避免引入額外噪聲；

有效濾除低頻擾動，保持輸出穩定。

二、LT8210核心功能與架構解析

1. 支持多模式運行

LT8210提供以下工作模式選擇：

帶通模式（Pass-Thru Mode）：輸入電壓在設定窗口內時不做變換，直接輸出；

連續導通模式（CCM）：適用于固定輸出應用；

脈沖跳躍模式（DCM）：降低輕載功耗；

Burst Mode?：進一步減小靜態電流，適合低功耗常開系統。

2. 極致效率與低EMI

帶通模式效率高達99.9%，無開關損耗；

無開關過程消除EMI噪聲源；

支持展頻調制（SSFM），進一步降低傳導與輻射EMI；

靜態電流僅18 μA（帶通模式下），有利于延長電池壽命。

3. 寬輸入與靈活輸出能力

VIN范圍：2.8 V 至 100 V；

VOUT范圍：1 V 至 100 V；

輸出精度：±1.25%，溫度范圍–40°C至125°C；

支持用戶自定義帶通窗口（例如：8 V ~ 17 V），通過FB1/FB2電阻分壓設置。

4. 強化保護機制

±20%電感限流監測；

精確電流調節（±5%）；

逐周期限流；

輸出過流、欠壓、電源正常狀態監控；

支持背靠背MOSFET結構，增強系統安全性。

三、LT8210典型應用場景設計示例

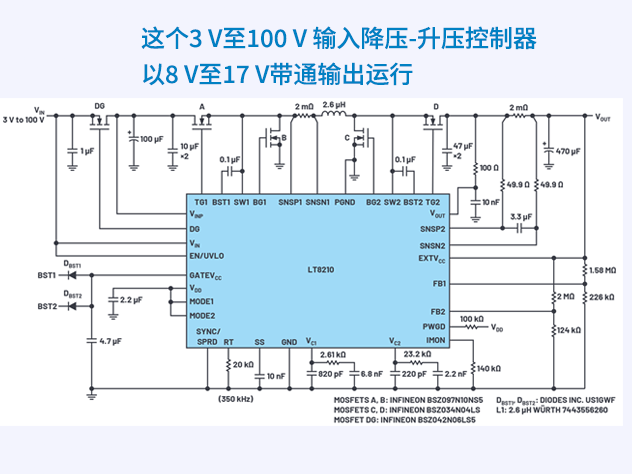

圖1所示電路為一種典型的3 V至100 V輸入、8 V至17 V帶通輸出的LT8210應用方案。其關鍵組件包括：

圖1

四只N溝道MOSFET構成同步橋式拓?fù)洌?/p>

外部MOSFET DG用于反向電壓保護；

FB1/FB2電阻網絡設定帶通窗口；

IMON引腳用于電流監測與限流控制；

SYNC/MODE引腳選擇工作模式（帶通或固定輸出）。

在冷啟動條件下，LT8210可在VIN下降至3 V時仍維持輸出8 V；而在負載突降期間，輸出被限制在17 V以內，確保后級ECU安全運行。如需LT8210產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

四、總結與工程建議

在面向汽車電子系統的電源設計中，LT8210憑借其獨特的帶通模式、高效率、寬輸入范圍與完善的保護機制，能有效應對ISO 16750-2和ISO 7367-2規定的各種惡劣工況。推薦工程師在以下場景中優先考慮LT8210：

車載ECU、ADAS、車載攝像頭等常開系統；

需要高可靠性和長待機時間的應用；

對EMI敏感的通信或傳感器供電系統；

寬電壓輸入需要靈活輸出調節的工業設備。

結合LTspice仿真工具，可進一步優化外圍參數，加快產品開發進程并提高系統魯棒性。
