LM25066 將高性能熱插拔控制器與兼容 PMBus? 的 SMBus/I2C 接口結合，能夠精確測量、保護和控制連接到背板電源總線的計算和存儲刀片的電氣工作條件。通過 SMBus 接口，LM25066 持續向系統管理主機提供實時的電源、電壓、電流、溫度和故障數據。

核心功能與架構

LM25066 控制模塊包含一種獨特的熱插拔架構，提供電流和功率限制功能，以在電路板插入帶電系統背板或其他任何“熱”電源時保護敏感電路。該器件還配備了一個響應靈敏的斷路器，用于在輸出端發生短路時保護設備免受損壞。輸入欠壓和過壓電平、滯后電壓、插入延遲時間和故障檢測時間均可配置。LM25066 上的溫度監視模塊外接一個低成本二極管，用于監視外部 MOSFET 或其他溫度敏感組件的溫度。“電源正常”輸出信號可在輸入和/或輸出電壓超出設定范圍時迅速提供指示信息。LM25066 在整個溫度范圍內的電流測量精度為 ±2.4%。

監控與遙測功能

LM25066 監控模塊計算子系統的工作參數（VIN、IIN、PIN 和 VOUT）以及峰值功率的瞬時值與平均值。精確的功率平均值計算是通過求取輸入電壓與電流之積的平均值來實現的。黑盒（遙測數據/故障捕捉）功能在出現警告或故障時捕捉并存儲遙測數據與器件狀態，便于后續分析和診斷。

產品特性

輸入電壓范圍：2.9V 至 17V

接口兼容性：I2C/SMBus 接口和 PMBus? 命令結構

限流閾值：可編程為 25mV 或 46mV

斷路器保護：針對硬短路故障的可配置斷路器保護

欠壓和過壓鎖定：具有遲滯電壓的可配置欠壓和過壓鎖定

遠程溫度感測：具有可編程警告和關斷閾值的遠程溫度感測

MOSFET 損壞檢測：檢測與通知機制

實時監控：VIN、VOUT、IIN、PIN 和 VAUX（12 位分辨率，1kHz 采樣率）

測量精度：電流測量精度在整個溫度范圍內為 ±2.4%，功率測量精度為 ±3%

動態功率讀數：采用 VIN 和 IIN 同時采樣的方式實現真正的輸入功率測量

平均值計算：求取 VIN、IIN、PIN 和 VOUT 的平均值（在 0.001 至 4 秒的可編程時間間隔范圍內）

告警與故障處理：可編程警告和故障閾值，使用 SMBA 引腳發出通知

遙測數據捕捉：通過黑盒方式捕捉遙測數據和器件狀態，由警告或故障條件觸發

開發工具：全功能應用設計和開發 GUI

封裝形式：24 引腳晶圓級四方扁平無引線 (WQFN) 封裝，如圖1 LM25066 引腳圖

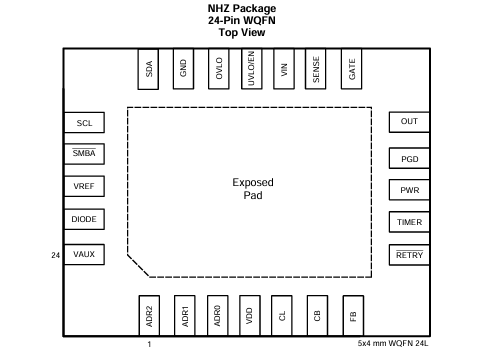

圖1 LM25066 引腳圖

應用領域

LM25066 主要應用于以下領域：

服務器背板系統：確保高可靠性電源管理和熱插拔操作。

基站配電系統：提供精確的功率監控和保護機制，增強系統穩定性。

固態斷路器：通過快速響應和精確的電流限制功能，提升系統的安全性。

設計與實施考慮

在實際應用中，LM25066 提供了豐富的配置選項，使得工程師可以根據具體需求靈活調整。例如，通過設置不同的限流閾值和斷路器保護參數，可以適應不同的負載條件和應用場景。同時，利用其精確的功率測量功能，可以實現對子系統能耗的精細化管理，從而優化整體系統性能。

圖2展示了 LM25066 的典型應用電路，包括熱插拔控制、電流和功率監測、溫度監控等功能模塊。為了確保最佳性能，建議在設計過程中仔細選擇外部元件，如電流檢測電阻和溫度傳感二極管，并根據實際需要調整相關參數。

圖2 LM25066 的典型應用電路

實際案例分析

在一個典型的服務器背板系統中，LM25066 可以實時監控各個刀片服務器的輸入電壓、電流、功率和溫度，并通過 SMBus 接口將這些數據傳輸給系統管理主機。當某個刀片服務器發生故障時，LM25066 能夠迅速捕捉故障信息，并通過黑盒功能記錄詳細的遙測數據，便于后續分析和故障排除。

此外，在基站配電系統中，LM25066 的精確功率測量功能可以幫助運營商更好地管理能源消耗，降低運營成本。通過設置合理的功率限制和告警閾值，可以有效防止過載情況的發生，保障系統的穩定運行。

LM25066 訂購料號

LM25066PSQ/NOPB

LM25066PSQE/NOPB

LM25066PSQX/NOPB
