SGM809 是圣邦微電子一款高集成度的微處理器監控（Supervisory）IC，專為確保嵌入式系統在上電、掉電及電壓異常條件下可靠復位而設計。代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能為您提供SGM809 技術參數詳解、引腳圖、典型應用示例圖及現貨供應。

SGM809 技術參數詳解

核心功能與工作原理

SGM809的核心功能是監測系統主電源電壓（VCC），并在電壓低于預設閾值時產生復位信號，強制微控制器（MCU）、DSP或ASIC等處理器保持在復位狀態，防止其在電源不穩定時誤操作或執行錯誤指令。

該器件支持全電壓范圍監控，即使VCC低至1V，復位輸出仍能有效置位，確保在深度欠壓或電池耗盡情況下系統仍可安全復位。這一特性對于電池供電設備尤為重要，可避免因電源跌落導致的程序跑飛或數據損壞。

在上電過程中，內部精密電壓基準和比較器檢測VCC是否達到設定閾值。一旦VCC穩定，內部定時器將維持復位信號有效至少150ms（最小值），典型應用中為240ms。該復位延時時間由內部電路固定，無需外部電容，確保每次上電復位時序一致，避免因外部元件偏差導致的啟動失敗。

復位輸出類型與接口

SGM809提供推挽式（Push-Pull）RESET輸出，與漏極開路（Open-Drain）輸出（如SGM803）相比，推挽結構無需外部上拉電阻，可直接驅動CMOS/TTL輸入，降低BOM成本并減少PCB占板面積。其輸出高低電平明確，抗噪聲能力強，適用于高噪聲工業或汽車環境。

該系列還提供多種復位閾值選項，包括：1.8V、2.5V、3.0V、3.3V 和 5.0V，覆蓋主流MCU和邏輯電路的供電電壓等級。用戶可根據系統VCC選擇對應型號，實現精準匹配。

電氣與環境性能

靜態電流低至13μA（典型值），使其非常適合電池供電的便攜式設備、IoT終端和遠程傳感器等對功耗敏感的應用。

具備優異的瞬態抗擾度，可有效抑制VCC上的快速電壓波動（如負載切換或電源噪聲），避免誤觸發復位，確保系統在動態工況下的穩定性。

工作環境溫度范圍為**-40°C 至 +125°C**，滿足工業級和汽車級應用的寬溫要求。

封裝與兼容性

SGM809采用綠色SOT-23-3和SOT-23小尺寸封裝，便于在空間受限的高密度PCB上布局。其引腳定義和功能與行業標準器件如MAX809、ADM809等兼容，可作為這些器件的直接升級替代方案，提供更高的精度和更低的功耗。

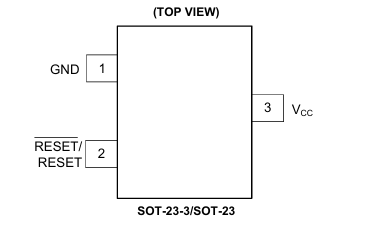

SGM809 引腳圖

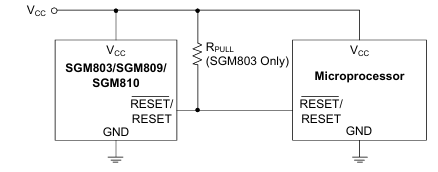

SGM809 典型應用示例圖

SGM809 典型應用場景

便攜式設備：智能手機、平板、可穿戴設備中的電源監控

電池供電系統：無線傳感器、遠程終端、智能電表

工業控制：PLC、HMI、工業網關

汽車電子：車身控制模塊、ADAS傳感器、車載信息娛樂系統

關鍵μP電源監控：FPGA、MCU、DSP的上電復位管理

SGM809 設計建議

建議在VCC與GND之間放置0.1μF陶瓷去耦電容，靠近器件引腳，以濾除高頻噪聲。

由于復位延時已內部固定，無需外部定時電容，簡化設計。

推挽輸出可直接連接至MCU的RESET引腳，無需上拉電阻，但需注意MCU輸入電壓容限。

SGM809 訂購料號

SGM809-JXN3/TR

SGM809-JXN3L/TR

SGM809-LXN3/TR

SGM809-LXN3L/TR

SGM809-MXN3/TR

SGM809-MXN3L/TR

SGM809-RXN3/TR

SGM809-RXN3L/TR

SGM809-SXN3/TR

SGM809-SXN3L/TR

SGM809-TXN3/TR

SGM809-TXN3L/TR

SGM809-XXN3/TR

SGM809-XXN3L/TR

SGM809-ZXN3/TR

SGM809-ZXN3L/TR

深圳市中芯巨能電子有限公司現貨供應，100%原廠原裝正品，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試等服務，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
