SGM8431-1Q：專為汽車應用優化的高電壓CMOS運放

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2025-01-12 10:00:01 瀏覽量：

SGM8431-1Q是一款專為汽車應用設計的單通道、軌到軌輸入和輸出、高壓高輸出驅動CMOS運算放大器。該器件支持從4.5V到36V的單一電源供電，并能提供最小400mA峰峰值輸出電流，非常適合混合動力及電動汽車中電機驅動器所需的旋變激勵應用。

在旋變激勵的應用場景下，SGM8431-1Q可以替代由運算放大器和功率晶體管組成的復雜驅動電路，簡化系統設計。此外，它符合AEC-Q100標準（Grade 1），確保了其在汽車電子環境下的可靠性和穩定性，工作溫度范圍為-40℃至+125℃，并采用環保型TO-252-5封裝。

SGM8431-1Q的主要特性

符合AEC-Q100汽車級認證

工作溫度范圍：-40℃至+125℃

最小輸出電流±200mA

輸入和輸出均為軌到軌設計

供電電壓范圍：4.5V至36V

典型電源電流10mA

+25℃時最大輸入偏置電流±250pA

開環電壓增益典型值106dB

單位增益頻率典型值4.5MHz

典型轉換速率3.5V/μs

熱關斷保護和電流限制保護功能

SGM8431-1Q應用領域

SGM8431-1Q因其優異的性能，廣泛應用于汽車領域，如旋變激勵驅動、電機驅動、揚聲器驅動以及4mA至20mA發射器等場合。

SGM8431-1Q引腳圖

SGM8431-1Q引腳圖

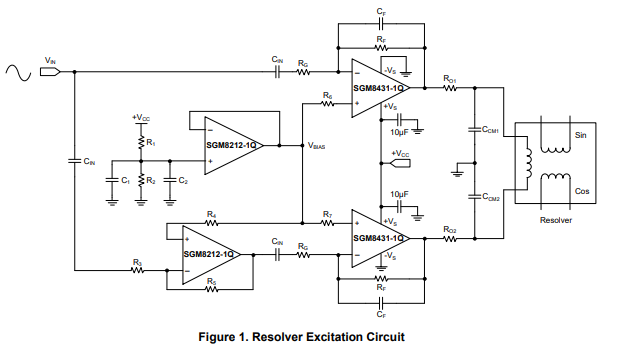

SGM8431-1Q典型應用框圖

SGM8431-1Q典型應用框圖


如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
