在當前國際關系日益復雜的背景下，汽車電子系統的供應鏈安全性成為關注焦點。川土微電子自主研發的全供應鏈國產化CAN收發器——CA-IF1044AX-Q1應運而生。該產品不僅通過了歐洲權威測試機構IBEE/FTZ-Zwickau的EMC認證，還在環路延遲、待機功耗等關鍵性能上進行了優化，確保其既安全又高效。

技術規格與特性

支持協議與I/O電壓

所有型號均支持經典CAN和5Mbps CAN FD（靈活數據速率），并兼容3.3V和5V MCU I/O電壓范圍。未上電時，總線和邏輯引腳處于高阻態，避免毛刺脈沖影響系統穩定性。

保護機制

CA-IF1044AX-Q1具備多項保護功能，包括±42V總線故障保護、欠壓保護、驅動器顯性超時（TXD DTO）、熱關斷保護（TSD）以及±30V接收器共模輸入電壓。這些特性確保了芯片在極端條件下依然能夠穩定運行。

低功耗設計

該款CAN收發器具有極低的待機功耗，典型值為7.5uA，并支持遠程喚醒功能，顯著降低了系統能耗，適合需要長時間待機的應用場景。

封裝與工作溫度

提供SOIC8和DFN8兩種封裝形式，滿足不同應用場景的需求。結溫范圍從-55°C到150°C，符合AEC Q100 Grade 1標準，適用于-40°C至125°C的工作環境溫度。

關鍵技術亮點

全供應鏈國產化

CA-IF1044AX-Q1實現了從設計、晶圓制造、封裝到測試的全鏈條國產化，確保供應鏈的安全性和可控性。這使得它在面對國際貿易不確定性時，能夠提供更為穩定的供貨保障。

卓越的EMC性能

通過歐洲權威測試機構IBEE/FTZ-Zwickau的EMC認證，涵蓋射頻發射（Emission RF）、射頻抗擾（Immunity RF disturbances）、瞬態抗擾（Immunity Transients）以及靜電抗擾（Immunity ESD）等多項測試。特別是在射頻發射測試中，即使沒有共模電感濾波，也能通過最高等級的標準要求，減少了外圍電路需求，降低了成本。

高效的環路延遲管理

通過對發送器和接收器電路進行嚴格的延遲管理和匹配性優化設計，將總的環路延遲優化至典型值110ns，比現有產品減少了約30%。這一改進有助于解決采樣點匹配性問題，賦予客戶更大的設計自由度。

低待機功耗與遠程喚醒

該款CAN收發器具有待機模式，典型待機功耗僅為7.5uA，并支持遠程喚醒功能。這不僅有助于降低系統整體能耗，還能延長電池供電設備的使用壽命。

實際應用中的優勢

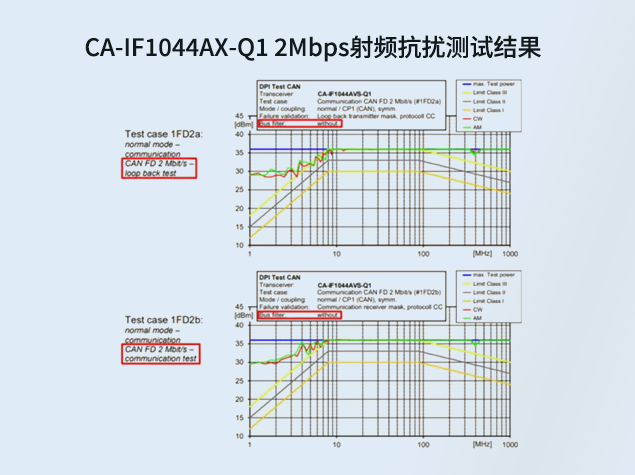

在實際應用中，CA-IF1044AX-Q1表現出色，尤其是在應對汽車環境中多種電磁干擾源方面。其射頻抗擾能力通過直接功率注入法（DPI）測試，確保在高速通信（如2Mbps）下仍能保持信號完整性。此外，在無共模電感濾波的情況下，500kbps通信及有共模電感濾波的所有測試項均能達到最高等級標準。

針對靜電放電（ESD）防護，按照IEC61000-4-2標準采用最嚴格的直接接觸放電法測試，結果顯示即使不增加外部TVS，CA-IF1044AX-Q1也能通過8kV的ESD防護測試，確保系統級保護的穩健性。
