在當今的小型便攜式和可穿戴設備領域，無線充電技術因其便捷性和可靠性而日益受到青睞。針對這一趨勢，代理銷售ADI旗下全系列IC電子元器件-中芯巨能推薦您使用LTC4124無線鋰離子充電器接收器及LTC4125 AutoResonant? 無線發送器，這兩者結合使用能夠提供一個高效、安全且緊湊的無線充電解決方案。如需LTC4124和LTC4125產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、LTC4124：高度集成的無線充電接收器

LTC4124是一款專為小尺寸應用設計的高性能無線鋰離子充電器接收器，其最大充電電流可達100mA。該器件集成了無線功率管理器和線性電池充電器，僅需少量外部組件即可構建完整的無線充電系統，非常適合空間受限的應用場景如助聽器等。

1.1 無線功率管理

LTC4124的核心在于其無線功率管理功能。它能將來自無線諧振電路的交流電壓轉換為穩定的直流電壓，并將其供給線性電池充電器。當接收到的能量超過電池充電所需時，LTC4124會通過分流接地的方式調節輸入電壓VCC，使其始終保持在電池電壓VBATT之上。這種方式不僅提高了線性充電器的效率，還減少了不必要的能量浪費。

1.2 充電器特性

引腳可選充電電流：支持10mA至100mA的不同充電電流設置。

引腳可選充電電壓：可根據需求選擇4.0V至4.35V的不同充電電壓。

低電池?cái)嚅_電壓：可在2.7V或3.2V時自動斷開連接，防止過放電。

溫度合格的充電：通過NTC輸入實現智能溫控充電。

此外，LTC4124還具備零電池漏電流特性，在斷開或運輸模式下保護電池免受不必要的損耗。

二、LTC4125：AutoResonant? 無線發送器

為了與LTC4124配對使用，LTC4125提供了強大的無線功率發送能力。這款高性能AutoResonant? 發送器具有優化功率搜索功能，可以根據接收器的需求動態調整發射功率，確保高效傳輸?shù)耐瑫r(shí)避免能量浪費。

2.1 異物檢測

LTC4125還配備了多種異物檢測機制，可以有效識別并阻止金屬物體從發送器獲取無用功率，從而保障系統的安全性。

2.2 功率調節

當與LTC4124配合使用時，LTC4125可以通過半橋驅動方式提供更精細的功率控制。隨著電池接近充滿狀態，LTC4124進入恒定電壓模式，此時LTC4125會相應地降低功率傳輸水平，減少整個充電周期內的功耗，保持較低的工作溫度。

三、實際應用中的性能表現

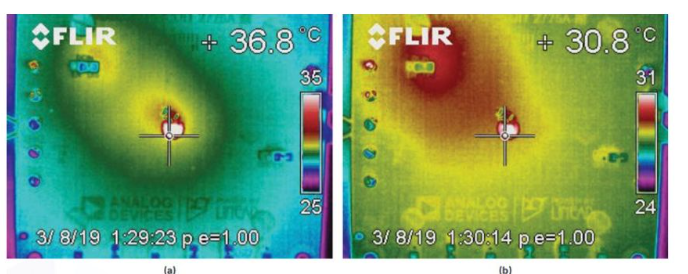

根據圖1所示的數據，在滿功率充電條件下，接收器電路的溫度低于40°C；而在限流恒壓模式下，即使在較高輸出電壓的情況下，溫度依然維持在一個較低水平。這表明LTC4124和LTC4125組合方案不僅能保證高效的充電效率，還能有效控制溫升，延長設備使用壽命。

圖1

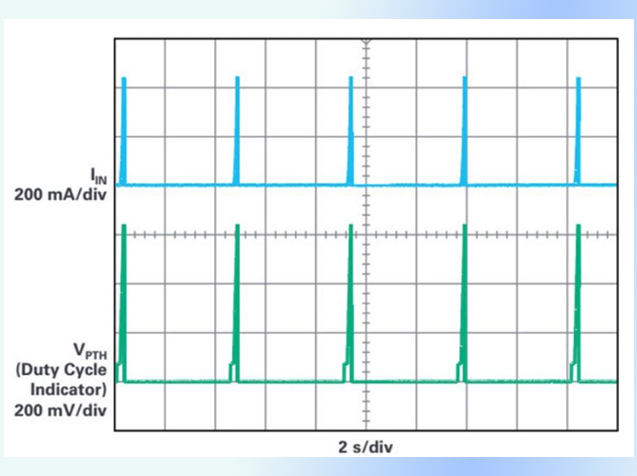

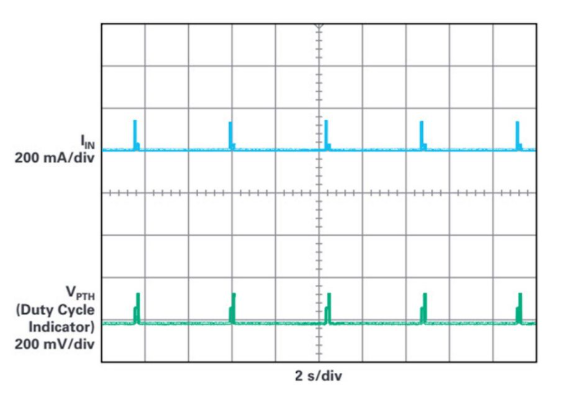

另外，當移除充電器接收器或放置金屬異物于發送器上時，LTC4125能夠迅速響應，進入待機模式以節省能源并確保安全（見圖2和圖3）。

圖2

圖3

四、總結

LTC4124和LTC4125的結合為小型便攜式和可穿戴設備提供了一個理想的無線充電解決方案。LTC4124的高度集成化設計簡化了接收端的設計復雜度，而LTC4125則提供了靈活且安全的發送端控制。兩者共同作用，不僅實現了高效、安全的無線充電，同時也保證了極佳的用戶體驗。
