隨著工業自動化技術的不斷進步，過程控制應用對模擬輸出模塊的要求也越來越高。尤其是在可編程邏輯控制器(PLC)或分布式控制系統(DCS)模塊的設計中，如何在提升通道密度的同時降低每個通道的功耗成為工程師面臨的重大挑戰。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹AD5758和ADP1031系統解決方案。如需AD5758和ADP1031產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

高效集成解決功耗與空間難題

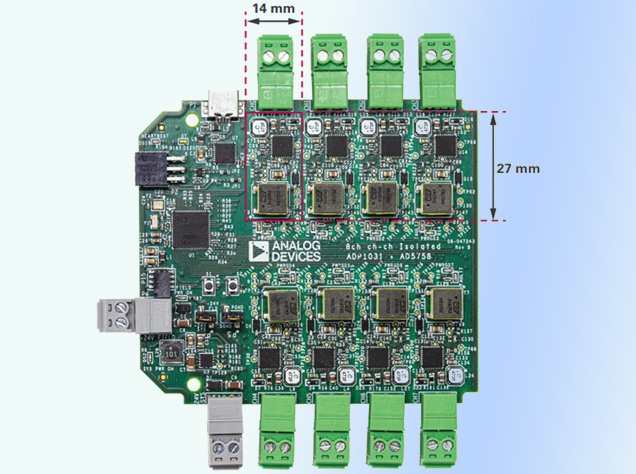

當設計一個具有高通道密度的模擬輸出模塊時，關鍵在于平衡功耗與PCB空間。圖1展示了由AD5758和ADP1031組成的系統級解決方案，它不僅解決了功耗問題，還通過高度集成實現了更小尺寸的設計。例如，在構建單通道功耗低于2W的8通道模塊時，該方案能夠確保整體模塊保持緊湊。

ADP1031：隔離與電源管理的革新

ADP1031采用了ADI獨有的iCoupler?技術，能夠在僅7mm×9mm大小的封裝內提供包括三個隔離電源軌及SPI、GPIO數據隔離在內的全面解決方案。這種集成度極大地減少了PCB占用面積，同時滿足了所有通道間的隔離要求。此外，ADP1031還支持寬輸入電壓范圍（4.5V至60V），并集成了反激電源開關等功能，簡化了變壓器設計。

AD5758：動態功率控制提升效率

AD5758引入了動態功率控制(DPC)技術，能根據負載條件自動調整供電量，從而顯著減少模塊的整體功耗。其內置的降壓轉換器可以根據輸出需求智能調節DPC電壓，確保在任何負載條件下都能維持最低功耗水平。結合ADP1031優化后的高效隔離電流供應，整個系統能在最惡劣的工作環境下仍保持低能耗運行。

如需ADP1031、AD5758產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

先進特性促進診斷與通信

除了卓越的功耗表現，AD5758還具備一系列先進的診斷功能，如看門狗定時器錯誤檢測、SPI CRC錯誤校驗等，這些都大大增強了系統的可靠性。另外，AD5758支持HART通信協議，允許通過電容耦合的方式將HART信號疊加到模擬輸出上，為用戶提供更加靈活的數據傳輸選項。

針對工業環境中常見的電磁干擾問題，AD5758和ADP1031均已通過嚴格的EMC測試，確保了在實際應用中的穩定性和兼容性。具體測試結果見表1和表2，涵蓋從輻射騷擾到抗擾度的各項指標。
