在現代移動終端中，天線調諧技術對射頻性能至關重要。傳統開關型天線調諧器（如SP4T、2×SPST）雖具有低插損、低成本和高線性度等優勢，但受限于固定電容或簡單切換拓?fù)洌涮炀€端口匹配能力有限，難以應對復雜多頻段、多模態的阻抗變化需求。為突破這一瓶頸，英飛凌推出了可調電容式天線調諧器（Capacitor-Tuner, C-Tuner），通過集成步進可調電容陣列，實現對天線阻抗的精細化動態匹配。

C-Tuner架構與核心特性

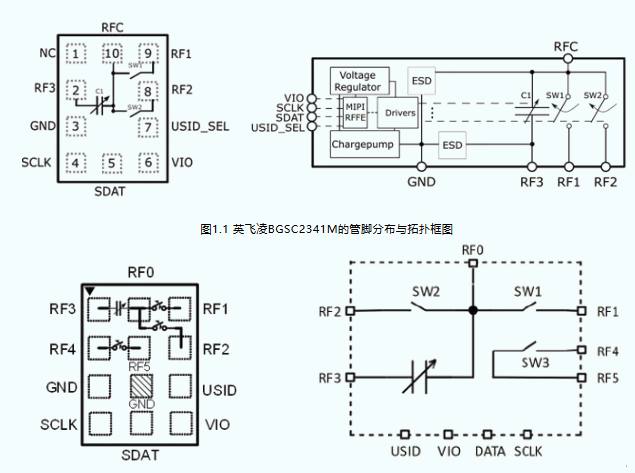

C-Tuner的核心在于其內部集成的可變電容陣列，支持?jǐn)?shù)字邏輯控制下的容值步進調節。以英飛凌BGSC2341M和BGSC3541M為例，其內部包含1至2個電容陣列，最小調節步進約為0.2 pF，調諧范圍覆蓋0.2 pF至5 pF，對應3bit（8狀態）至5bit（32狀態）的控制邏輯。

這類器件通常采用緊湊型封裝（如WLCSP），支持高速控制接口，適用于600 MHz至3 GHz蜂窩頻段的天線調諧。與傳統開關調諧器不同，C-Tuner不依賴外部電容切換，而是通過內部電容的精細步進調節，實現對天線輸入阻抗（ZIN）的連續逼近，提升匹配精度。

典型應用方案

1. 低頻蜂窩天線調諧（<1 GHz）

在低頻段（如700 MHz LTE Band 12/13/17），天線通常呈現高Q值和窄帶特性，需串聯電容與并聯電感構成π型或L型匹配網絡。由于C-Tuner內置電容范圍有限（最大約5 pF），可能不足以滿足低頻調諧需求。為此，可在BGSC2341M輸出端并聯一顆固定電容（Cext），擴展等效調諧范圍。

如圖2.1所示，C-Tuner作為串聯可變電容，與外部并聯電感Lp構成L型網絡。通過調節C-Tuner的容值，可動態補償天線在不同使用場景（如手握、貼耳）下的阻抗偏移，實現S11 <-10 dB的匹配目標。

2. 高頻蜂窩天線調諧（1–3 GHz）

在高頻段（如1.8–2.6 GHz），天線尺寸較小，寄生效應顯著。此時可利用C-Tuner構建更靈活的匹配拓?fù)洹Ｈ鐖D2.2所示，BGSC2341M可配置為并聯調諧支路，用于調節天線的諧振頻率或帶寬。通過與PCB走線電感協同設計，可實現對天線輻射口徑的動態調諧，提升TRP（總輻射功率）和TIS（總?cè)蜢`敏度）。

3. 寬帶/多頻段聯合調諧

對于支持低頻與高頻的寬帶天線系統，可采用圖2.3所示的復合拓?fù)洹-Tuner同時參與串聯與并聯路徑的調諧，結合外部LC元件，實現跨頻段的阻抗匹配。例如，在低頻段啟用串聯調諧模式，在高頻段切換為并聯調諧，從而優化全頻段性能。

設計優勢與挑戰

優勢：

高分辨率調諧：0.2 pF步進支持精細阻抗補償，提升匹配精度。

減少外部元件：集成可變電容，降低BOM成本與PCB面積。

動態適應性：支持實時調諧，應對用戶手握、設備朝向等環境變化。

高線性度：基于MOS或MIM電容結構，保持良好RF性能。

挑戰：

調諧范圍限制：最大5 pF容值可能不足以覆蓋極端低頻場景，需外接電容擴展。

控制復雜度：需配合校準算法與狀態機，實現最優電容配置。

布局敏感性：PCB走線電感與寄生參數影響調諧效果，需精確建模與仿真。
