在現代嵌入式系統設計中，不同電壓域之間的信號接口日益普遍，對電平轉換器的需求也隨之增長。德州儀器（TI）的TXB0304是一款廣受歡迎的4位雙向、無方向控制引腳的電壓電平轉換器，支持0.8V至3.6V的寬電壓范圍，廣泛應用于低功耗MCU、傳感器、FPGA與外設之間的電平適配。然而，隨著供應鏈的不確定性增加，尋找性能匹配、功能兼容且具備增強特性的替代方案成為工程師的重要課題。

AiPTB0304正是一款高度兼容TXB0304的理想替代品，不僅在功能和電氣特性上實現無縫對接，還在可靠性與系統保護方面進行了優化升級，適用于消費電子、工業控制及物聯網設備等多領域。

功能兼容性：無縫替代TXB0304

AiPTB0304與TXB0304在核心功能上高度一致：

4位雙向電平轉換：無需方向控制引腳，通過內部電路自動檢測數據流向，簡化設計。

雙電源供電：A側和B側可獨立供電，電壓范圍均為0.9V至3.6V，支持低至1V的MCU與3.3V外設之間的通信（如I2C、GPIO、UART等）。

自動方向感測：基于內部上拉與電流檢測機制，實現真正的雙向透明傳輸，無需軟件干預。

這些特性確保AiPTB0304可直接替換TXB0304，無需修改外圍電路或PCB布局，顯著降低替代風險與開發成本。

增強特性：提升系統可靠性

相較于TXB0304，AiPTB0304在系統級保護方面具備關鍵優勢：

1. Ioff 支持局部關斷模式

AiPTB0304集成Ioff（斷電保護）功能，當任一電源（VCCA或VCCB）斷開時，器件自動進入高阻態，防止電流從工作側通過器件回流至斷電側。這一特性在多電源域系統中尤為重要，可有效避免“體二極管導通”導致的潛在損壞或系統異常復位。

2. 使能控制（Enable）功能

AiPTB0304具備使能引腳（EN），允許用戶主動控制器件的開啟與關閉。在低功耗應用中，可通過MCU控制EN引腳實現動態電源管理，進一步降低系統待機功耗。

3. 高可靠性與寬溫支持

工作溫度范圍覆蓋**-40°C至+125°C**，滿足工業級應用需求。采用UQFN-12小型封裝，節省PCB空間，適用于高密度布局。

典型應用場景

AiPTB0304適用于以下典型場景：

低功耗MCU與3.3V外設通信：如nRF52系列藍牙芯片與EEPROM、傳感器之間的I2C總線電平轉換。

混合電壓系統接口：連接1.8V FPGA與2.5V ADC，或3.3V主控與1.2V邏輯單元。

熱插拔或分時上電系統：利用Ioff功能防止上電時序不當導致的電流倒灌。

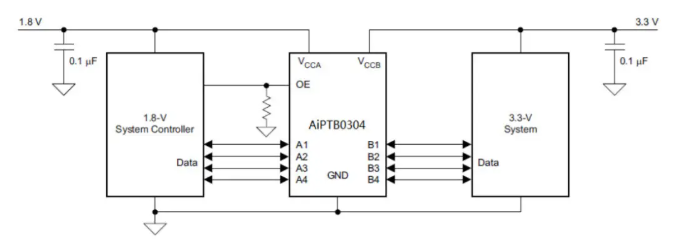

以下是AiPTB0304典型應用電路圖

替代建議與設計注意事項

在替代TXB0304時，建議注意以下幾點：

引腳兼容性：確認AiPTB0304的UQFN-12封裝與原設計PCB焊盤匹配。

使能引腳處理：若原設計未使用EN功能，可將EN引腳接高電平（VCCA或VCCB）以保持常開狀態。

上拉電阻配置：與TXB0304類似，建議在A/B側數據線上配置適當上拉電阻（通常4.7kΩ–10kΩ），以確保自動方向檢測的可靠性。
