STDRIVEG210與STDRIVEG211是意法半導體（STMicroelectronics）專為氮化鎵（GaN）功率器件優化的半橋柵極驅動器，適用于母線電壓高達220 V的工業、電信及高電壓電池系統（如72 V電池組或110 V AC整流后系統）。兩款器件在架構上高度集成，兼具高速開關能力、強抗干擾性與多重保護機制，為GaN在硬開關與諧振拓撲中的可靠應用提供關鍵支撐。

核心架構與驅動性能

兩款驅動器均集成片上6 V線性穩壓器，為上下橋臂MOSFET/GaN提供穩定柵極驅動電壓。其拉電流與灌電流路徑獨立設計（拉電流2.4 A，灌電流1.0 A），允許分別優化開通與關斷速度，從而精準控制dV/dt，抑制EMI并避免過沖。上下橋臂驅動信號的傳輸延遲匹配精度達10 ns，顯著縮短所需死區時間，提升系統效率。

此外，器件內置自舉二極管，省去外部二極管，簡化上橋臂供電設計，降低BOM成本。獨立的電源與接地引腳（含專用開爾文源極連接）便于實現精準的電流檢測與低噪聲柵極驅動布局，特別適合高di/dt應用場景。

應用定位差異化

STDRIVEG210 聚焦高效率功率變換，適用于服務器電源、USB-C PD適配器、太陽能微型逆變器、LED驅動等。其300 ns超快啟動時間在突發模式（Burst Mode）下優勢顯著，可快速響應負載變化，減少喚醒延遲帶來的效率損失。

STDRIVEG211 則面向電機驅動與音頻放大場景（如電動工具、e-bike、泵、伺服系統及D類功放），額外集成過流檢測與智能關斷功能。當檢測到異常電流時，可主動關閉輸出，防止器件損壞。同時，其上橋臂具備獨立UVLO保護，避免高壓側因供電不足導致的誤導通。

魯棒性與系統級優化

兩款器件均具備：

±200 V/ns 的dV/dt抗擾度，有效抑制GaN快速開關引發的共模噪聲耦合；

輸入引腳支持高達20 V耐壓，簡化與3.3 V/5 V/15 V控制器的接口設計；

欠壓鎖定（UVLO） 防止低電壓下低效或危險運行；

過熱保護 提升長期可靠性；

待機（Standby）引腳 支持低功耗模式管理，便于系統級電源控制。

STDRIVEG210與STDRIVEG211引腳圖

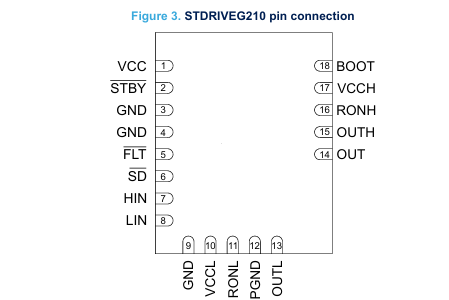

1、STDRIVEG210引腳圖

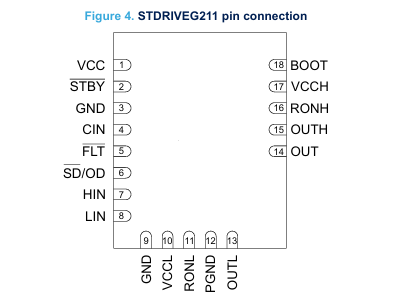

1、STDRIVEG211引腳圖

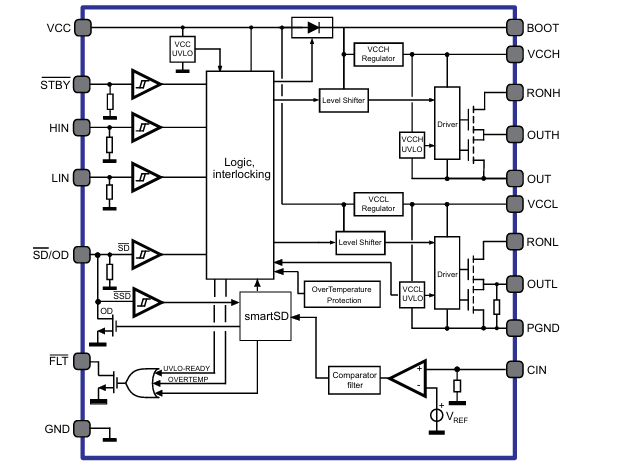

STDRIVEG210與STDRIVEG211原理圖

STDRIVEG210與STDRIVEG211訂購料號

TDRIVEG211Q

STDRIVEG211QTR

STDRIVEG210Q

STDRIVEG210QTR
