在現代人機界面（HMI）設計中，觸覺反饋已成為提升用戶體驗與操作可靠性的關鍵功能，廣泛應用于汽車中控、觸摸按鍵、可穿戴設備及工業控制面板。Dialog（現為Renesas子公司）推出的DA7280-A高清觸覺驅動器，憑借其高集成度、超低功耗與靈活波形控制能力，為工程師提供了高性能的觸覺解決方案。瑞薩電子代理商-中芯巨能為您提供DA7280-A技術參數詳解，引腳圖、原理圖及現貨。

DA7280-A技術參數詳解

核心性能與驅動能力

DA7280-A支持多種執行器類型，包括ERM（偏心旋轉質量馬達）、窄帶LRA（線性諧振執行器）和寬帶LRA，頻率驅動范圍為25Hz至1kHz，可實現從輕觸提示到強烈振動的豐富觸感效果。其內置頻率跟蹤功能支持高達300Hz的諧振檢測，通過閉環控制實時調整驅動頻率，確保LRA始終工作在最佳諧振點，提升能量效率與振動強度。

該器件支持“開諧振”與“關諧振”兩種驅動模式。在關諧振模式下，可生成非周期性、瞬態的點擊效果（如模擬機械按鍵），實現更復雜的觸覺體驗；同時支持雙諧振系統驅動，可用于二維振動控制，適用于高端HMI應用。

超低功耗與快速響應

針對電池供電設備，DA7280-A在空閑模式下的電流消耗僅為360nA，且保持I2C接口可喚醒、內存狀態保留，顯著延長系統續航。更關鍵的是，其低延遲觸發機制可在應用處理器處于深度睡眠時，通過硬件中斷直接啟動預存波形，響應時間低至0.75ms，有效消除用戶操作與反饋之間的延遲感。

靈活的波形編程與自主運行

DA7280-A內置波形存儲器，支持通過“頻率-時間-幅度”三元組編程復雜振動序列。用戶可定義自定義驅動序列，并由多個外部輸入（如GPIO）獨立觸發不同效果，無需喚醒主處理器，減輕MCU負載。

開發支持方面，提供Linux驅動、類C HAL（硬件抽象層）接口及SmartCanvas?圖形化配置工具，工程師可通過GUI快速設計、調試和導出波形配置，大幅縮短開發周期。

集成診斷與可靠性

器件具備動態診斷功能，可自動檢測執行器開路、短路或老化問題，并通過I2C上報狀態，提升系統可維護性。其采用連續電流監控實現恒定諧振頻率跟蹤，避免因溫度或機械磨損導致的失諧問題。

汽車級可靠性與封裝

DA7280-A符合AEC-Q100 2級標準，工作溫度范圍-40°C至+105°C，適用于車載環境。采用12引腳可潤濕側翼QFN（3mm × 3mm）封裝，便于自動化光學檢測（AOI），提升生產良率。

DA7280-A典型應用場景

汽車HMI：中控觸摸屏、觸控方向盤、虛擬按鈕，提升駕駛安全性；

工業設備：防水觸摸面板、操作確認反饋；

消費電子：智能手表、TWS耳機、AR/VR設備。

DA7280-A原理圖

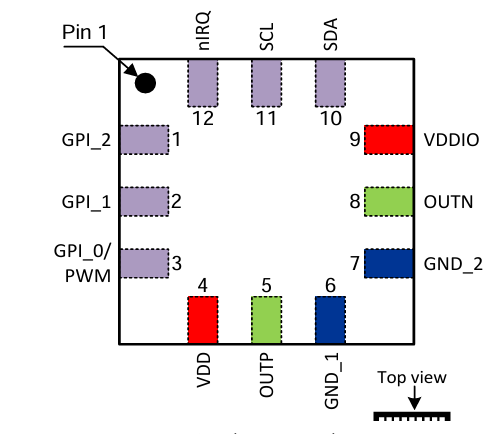

DA7280-A引腳圖

現貨供應DA7280-A，最快可2小時發貨，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試等服務，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
