ADuM5020是ADI一款高度集成的隔離式DC-DC轉換器，基于ADI公司成熟的iCoupler?磁隔離技術，面向工業、通信及自動化領域的緊湊型隔離電源需求。該器件將隔離電源與信號隔離功能融合于單一封裝，顯著簡化了系統設計，尤其適用于空間受限且需滿足嚴苛EMI標準的應用場景。來自全球授權的ADI代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供ADuM5020技術參數詳解，引腳圖、功能框圖及訂購料號。

ADuM5020技術參數詳解

與傳統分立式隔離電源方案不同，ADuM5020采用片上變壓器技術，取代了笨重的外部電感和變壓器。其核心為iCoupler?集成磁結構，通過標準CMOS工藝實現微型化差分變壓器，集成于芯片內部。該設計不僅提升了功率密度，還增強了長期可靠性，避免了磁性元件老化問題。

器件提供穩壓輸出，ADuM5020支持最高100 mA輸出電流（500 mW功率），而ADuM5028版本為60 mA。輸入電壓范圍覆蓋3.0 V至5.5 V，輸出可配置為3.3 V或5.0 V，適用于為RS-485/RS-422、CAN收發器、隔離傳感器、PLC I/O模塊等提供偏置電源。典型應用包括工業控制、電機驅動?xùn)艠O偏置及高噪聲環境下的信號鏈前端供電。

在電磁兼容性（EMC）方面，ADuM5020表現出色。其優化的拓?fù)浣Y(jié)構與集成磁元件設計，使得在標準2層FR4 PCB上滿載運行時，輻射發射低于CISPR22（現為CISPR 32）B類限值，無需額外濾波或屏蔽即可通過認證測試，大幅降低EMI設計復雜度。

封裝采用16引腳寬體SOIC（SOIC_W），最小爬電距離達7.8 mm，符合強化絕緣要求。部分型號提供8引腳SOIC封裝，爬電距離提升至8.3 mm，適用于更高絕緣等級需求。工作溫度范圍支持–40°C至+125°C，滿足工業級高溫運行要求。

在安全認證方面，ADuM5020已通過或正在申請多項國際標準：支持UL 1577標準下3000 V rms隔離耐壓（1分鐘），符合VDE 0884-10標準，VIORM（最大重復峰值隔離電壓）達565 V。同時，已獲得CQC認證（依據GB4943.1-2011），適用于中國市場的合規性要求。

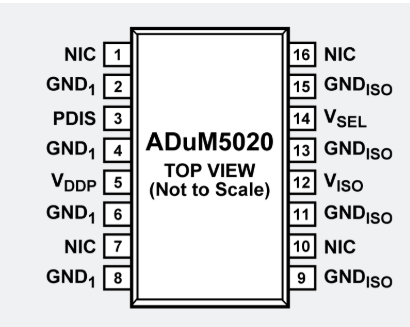

ADuM5020引腳圖

ADuM5020框圖

ADuM5020訂購料號

ADUM5020-3BRWZ

ADUM5020-3BRWZ-RL

ADUM5020-5BRWZ

ADUM5020-5BRWZ-RL
