在需要精確、可重復電阻調節的現代電子系統中，數字電位計已成為模擬電路設計的關鍵元件。ADI公司的AD5122A是一款集高精度、低噪聲和非易失性存儲于一體的128/256位數字電位計，專為要求嚴苛的精密調節應用而設計。來自全球授權的ADI代理、原廠貨源-深圳市中芯巨能電子有限公司為您提供AD5122A：高精度非易失性數字電位計詳解、引腳圖、典型應用電路圖及現貨。

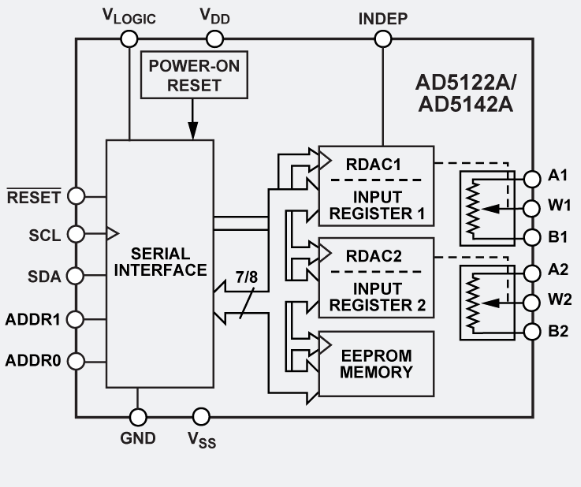

AD5122A技術參數詳解

核心性能參數與優勢

AD5122A提供10 kΩ和100 kΩ兩種標稱電阻值選項，其最大電阻容差僅為±8%，顯著優于大多數同類器件。這一低容差特性，結合35 ppm/°C的低標稱溫度系數，使其在開環控制、需要精確匹配的并聯/串聯配置以及對溫度穩定性要求高的應用中表現出色，有效減少了系統校準需求。

該器件支持±6mA的額定游標電流（Ax、Bx、Wx引腳），具備較高的電流驅動能力。其寬帶寬達到3 MHz，總諧波失真（THD）極低，確保了在處理交流信號時的高保真度，使其成為可編程濾波器、音頻信號調理等應用的理想選擇。

獨特的線性增益設置模式

AD5122A的一個關鍵特性是其線性增益設置模式。在此模式下，用戶可以獨立編程端子RAW（A端到游標）和RWB（游標到B端）之間的電阻值。這種獨立控制能力實現了極高的電阻匹配精度，對于構建精密分壓器、增益可調放大器或平衡電橋電路至關重要，為工程師提供了前所未有的設計靈活性。

低游標電阻與快速啟動

器件在電阻陣列末端的游標電阻（Ron）典型值低至40 Ω。這一特性允許在需要時實現近乎“引腳到引腳”的直接連接，最大限度地減少了對信號路徑的額外阻抗影響。此外，其快速啟動時間小于75 μs，滿足了對系統響應速度有嚴格要求的應用場景。

靈活的接口與電源配置

AD5122A通過標準的I2C兼容串行接口進行控制。用戶不僅可以設置游標位置，還能回讀游標寄存器的內容，實現狀態監控和故障診斷。其獨立的邏輯電源引腳（VL）支持1.8 V至5.5 V的寬電壓范圍，便于與不同邏輯電平的微控制器或FPGA無縫對接。器件支持單電源（2.7 V至5.5 V）和雙電源供電，增強了在多樣化系統架構中的適用性。

封裝與可靠性

AD5122A提供兩種緊湊封裝：3 mm × 3 mm的16引腳LFCSP和16引腳TSSOP，節省寶貴的PCB空間。其保證工作溫度范圍覆蓋-40°C至+125°C的擴展工業級標準，并通過了汽車應用認證，確保了在嚴苛環境下的長期可靠運行。

AD5122A典型應用

該器件廣泛應用于便攜式電子設備的電平調節、LCD面板的亮度與對比度動態控制、可編程電源的反饋網絡調整，以及需要?jiǎng)討B(tài)設置濾波器截止頻率、信號延遲或RC時間常數的模擬前端電路中。其非易失性特性確保了上電后能立即恢復至預設狀態，簡化了系統初始化流程。

AD5122A引腳圖

AD5122A典型應用電路圖

AD5122A訂購料號

AD5122ABCPZ10-RL7

AD5122ABCPZ100-RL7

AD5122ABRUZ10

AD5122ABRUZ100

AD5122AWBCPZ10-RL7

AD5122ABRUZ10-RL7

AD5122ABRUZ100-RL7
