對于工業自動化系統中的傳感器設計，如何在有限空間內實現高可靠性、低功耗和高集成度，是工程師面臨的核心挑戰。Maxim Integrated（現為ADI公司）的MAX14828為此類應用提供了一個高度集成的解決方案，集成了高壓保護、多協議接口和電源管理功能，顯著簡化了工業傳感器和IO-Link設備的設計。來自全球授權的ADI代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供MAX14828技術參數詳解、引腳圖、典型應用電路圖及現貨。

MAX14828技術參數詳解

核心功能與系統集成優勢

MAX14828的核心優勢在于其對工業嚴苛環境的適應能力。其接口和電源引腳具有高達65V的絕對最大額定值，這一特性允許設計者使用更小型化的TVS（瞬態電壓抑制）器件來實現瞬變保護，從而節省PCB空間并降低成本。此外，器件內置有源反向極性保護，確保在接線錯誤時不會損壞，提高了現場部署的魯棒性。

該IC集成了一個超低功耗的驅動器，典型導通電阻僅為1.2Ω。在驅動100mA負載時，功耗僅為50mW，非常適合對功耗敏感的小型傳感器應用。驅動器輸出電流可在50mA至250mA范圍內配置，提供了良好的設計靈活性。

靈活的通信與控制接口

MAX14828支持多種控制和通信模式，適應不同復雜度的系統需求。對于無需微控制器的簡單開關類傳感器，可通過引腳控制邏輯輸入直接進行配置和操作。對于更復雜的智能傳感器，器件提供標準SPI接口，支持豐富的診斷功能，便于系統監控和故障排查。

關鍵特性之一是其對IO-Link的支持。通過集成的UART接口，MAX14828可直接連接至微控制器的UART，實現與IO-Link主站的通信。更值得一提的是，其多路復用SPI/UART接口選項允許使用單一串行接口在SPI和UART模式間切換，簡化了與微控制器的連接，減少了引腳占用。

集成電源與輔助功能

為降低系統BOM成本，MAX14828內置了3.3V和5V線性穩壓器，可為外部傳感器或邏輯電路提供低噪聲的電源軌。穩壓器支持外接晶體管以驅動更高負載，增強了電源的可擴展性。此外，器件還集成了LED驅動器，可用于狀態指示。

一個24V輔助數字輸入引腳可用于固件更新或狀態監控，進一步增強了系統的可維護性。片上集成的毛刺濾波器可有效抑制噪聲干擾，提高在電氣噪聲環境下的通信可靠性。

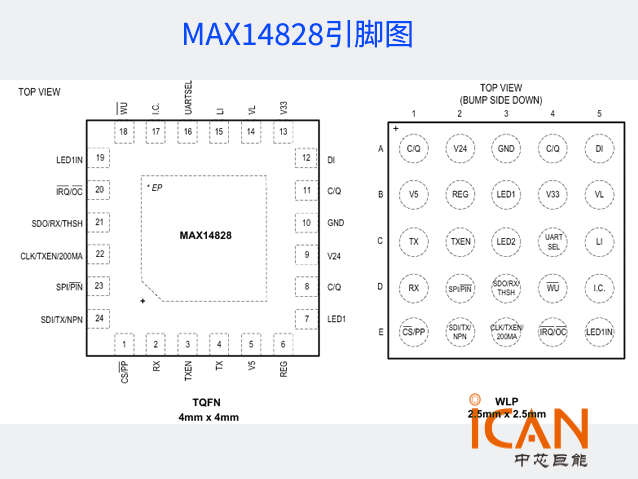

MAX14828引腳圖

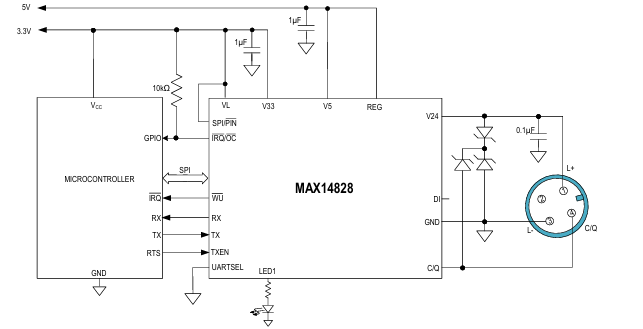

MAX14828典型應用電路圖

MAX14828訂購料號

MAX14828ATG+

MAX14828AWA+T

MAX14828ATG+T
