當前工業與消費電子設備（如 AI 設備、無人機、電動工具）負載愈發不可預測，動態負載給電池電量監測帶來挑戰 —— 傳統監測計易因負載波動導致荷電狀態（SoC）估算偏差，引發設備意外停機（如無人機墜機）。為此，德州儀器專為 BQ41Z90、BQ41Z50 等器件研發的 Dynamic Z-Track 算法，成為動態負載場景下精準電池監測的關鍵方案。

一、電池電量監測計的核心作用與傳統技術局限

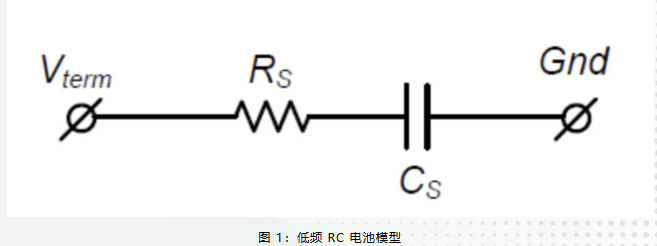

電池電量監測計通過采集電流、電壓數據，計算 SoC、健康狀態（SoH）及剩余容量，為系統安全關機、防欠壓提供依據。傳統基于 Impedance Track?技術的監測計，依賴 “電池負載緩慢變化” 的前提，采用低頻電阻電容（RC）模型（圖 1），通過放電過程中的電阻測量實現高精度 SoC 估算。

圖 1

但在高頻、可變負載場景中，傳統 RC 模型分辨率不足，無法實時更新電池電阻，導致 SoC 估算偏差。例如，當負載電流高頻波動時，傳統算法難以捕捉電阻變化，無法準確反映電池真實電量狀態。

二、Dynamic Z-Track 算法的技術突破

作為 Impedance Track 算法的升級方案，Dynamic Z-Track 算法針對動態負載痛點，實現兩大核心突破：

寬帶瞬態建模：摒棄傳統低頻 RC 模型，構建可模擬電壓瞬變的寬帶模型，能實時適配動態電流曲線。即使在負載不穩定、高頻波動時，仍可精準捕捉電阻變化，避免因模型局限導致的電阻更新失效；

動態電阻實時估算：通過算法優化，在電流瞬變過程中保持電阻估算的實時性與準確性。相比傳統算法在動態負載下電阻更新滯后的問題，該算法可同步跟蹤電流變化，確保電阻參數與電池實際狀態一致，為 SoC 計算提供可靠基礎。

三、電阻跟蹤對電量監測的關鍵意義

電池電阻是影響 SoC 計算精度的核心參數，其變化具有顯著規律：隨電池循環次數增加呈線性上升，達到拐點后呈指數增長（圖 2）；同時與溫度成反比，低溫環境下電阻升高，電池可用容量降低。

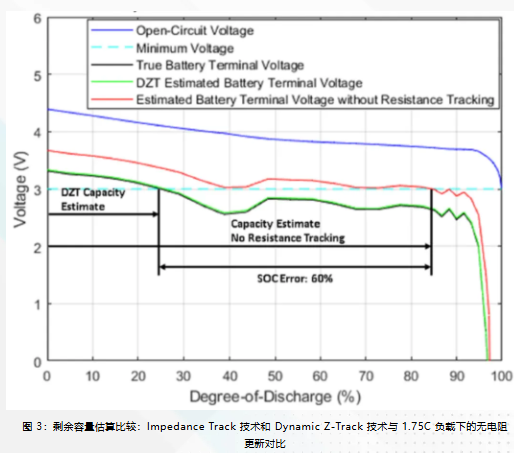

若監測計無法實時更新電阻，SoC 估算誤差會隨電池老化同步增大。在動態負載場景中，傳統算法因電阻更新失效，誤差范圍可達 10%-60%，可能導致設備因 SoC 高估突然關機（圖 3）。而 Dynamic Z-Track 算法通過精準跟蹤電阻變化，可有效規避這一問題，保障全生命周期內 SoC 計算精度。

圖 3

四、實際應用案例與技術優勢

以電動自行車場景為例：用戶查看 SoC 為 30% 時繞道購物，傳統監測計可能因動態騎行負載導致電阻更新滯后，到達雜貨店時 SoC 誤顯 15%，返程中因?qū)嶋H電量耗盡（SoC 從 12% 驟降至 0%）突然斷電。

而搭載 Dynamic Z-Track 算法的監測計，即使在騎行的動態負載下，仍能保持 99% 的 SoC 估算精度。該優勢可幫助制造商優化電池尺寸，延長設備運行時間達 30%，尤其適配無人機、筆記本電腦、便攜式醫療儀器等對電量可靠性要求嚴苛的場景，為終端用戶提供穩定性能保障。
