NCV51752是安森美一款高性能、汽車級單通道隔離柵極驅動器，專為驅動硅基MOSFET和碳化硅（SiC）MOSFET功率開關而設計。該器件具備4.5 A峰值拉電流和9 A峰值灌電流輸出能力，支持高速開關操作，適用于xEV（電動汽車）及工業電源系統中對效率、可靠性和抗干擾能力要求嚴苛的應用場景。來自全球授權的安森美代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供NCV51752技術參數、引腳圖、典型應用電路圖及訂購料號。

NCV51752技術參數

核心性能參數

NCV51752提供典型36 ns的傳播延遲，通道內最大延遲匹配僅為5 ns，確保精確的時序控制，有助于減少死區時間并提升系統效率。其輸入電壓范圍為3 V至20 V，兼容TTL/CMOS邏輯電平，可直接與MCU、DSP或PWM控制器連接。輸出側供電范圍寬，支持6.5 V至20 V工作電壓，并配備可選UVLO閾值：6 V / 8 V（適用于MOSFET），12 V / 17 V（針對SiC MOSFET優化），實現安全可靠的柵極驅動控制。

集成負偏置輸出功能

NCV51752的關鍵特性之一是內置負偏置發生電路，可生成-2 V、-3 V、-4 V或-5 V的負柵極關斷電壓。這一功能對于提高系統可靠性至關重要：

增強抗dv/dt干擾能力：在高開關速度下，功率回路中的寄生電感易引發Miller效應，導致誤導通。施加負關斷電壓可有效抑制此類誤觸發。

加快關斷速度：負壓加速電荷抽取，縮短關斷時間，降低關斷損耗，尤其適合高頻硬開關拓?fù)洹?/p>

提升SiC MOSFET運行穩定性：SiC器件閾值電壓較低（通常2.5~4 V），使用負壓關斷可確保充分截止，避免噪聲引起的非預期導通。

該集成方案無需外加負壓電源或復雜電荷泵電路，簡化了電源設計，節省PCB面積，提高了系統整體可靠性。

隔離與抗擾性能

器件采用4 mm爬電距離的SOIC-8封裝，符合UL1577標準，提供高達3.75 kVRMS（1分鐘）的輸入-輸出隔離耐壓，滿足基本隔離和功能隔離要求。共模瞬態抗擾度（CMTI）高達200 V/ns，確保在高dv/dt噪聲環境下信號傳輸穩定，防止因地電位波動導致誤動作。

此外，NCV51752集成了獨立的初級與次級側欠壓鎖定（UVLO）保護，分別監控輸入邏輯電源和輸出驅動電源狀態。任一側供電異常時均可自動關斷輸出，防止功率器件在非飽和區工作，避免過熱損壞。

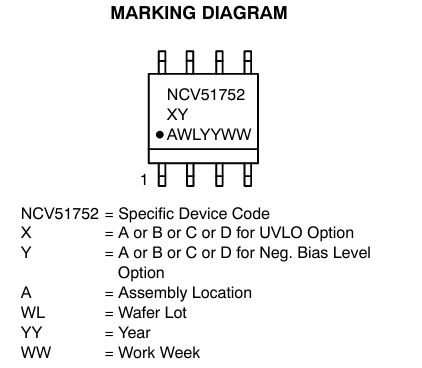

NCV51752引腳圖

NCV51752典型電路圖

NCV51752典型應用場景

NCV51752廣泛應用于新能源汽車核心電力電子系統：

車載充電機（OBC）：用于PFC級或DC-DC級的SiC MOSFET驅動；

xEV DC-DC轉換器：在高壓轉低壓（HV-LV）系統中實現高效隔離驅動；

牽引逆變器：驅動電機相橋臂開關，支持高功率密度設計；

直流充電樁：作為主功率級開關的驅動單元。

同時，該器件也適用于工業電機驅動、UPS、光伏逆變器等需要高CMTI和負壓關斷能力的隔離驅動場合。

NCV51752可選型號

NCV51752CBDR2G

NCV51752CDDR2G

深圳市中芯巨能電子有限公司現貨供應，100%原廠原裝正品，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
