SLG59H1341C 是瑞薩電子一款自供電、高集成度的 70mΩ nFET 高邊負載開關，專為需要快速響應、低導通損耗和高可靠性的電源系統設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供SLG59H1341C ：技術參數詳解、引腳圖、原理圖及現貨供應。

SLG59H1341C技術參數詳解

核心功能與工作模式

SLG59H1341C 集成低 RDS(ON) 的 70mΩ nFET 開關，顯著降低導通損耗，提升系統效率。其工作溫度范圍為 -40°C 至 +85°C，滿足工業級環境要求。

反向電流保護機制

導通狀態（ON）反向電壓保護：當輸出端電壓高于輸入端超過 50mV（VOUT > VIN + 50mV） 時，內部電路會迅速關斷開關，防止反向電流流入電源端。該功能在多電源域系統或熱插拔場景中至關重要，可有效避免電源倒灌導致的損壞。

關斷狀態（OFF）反向漏電流阻斷：采用內部背對背（back-to-back）FET 結構，在關斷狀態下徹底阻斷從輸出到輸入的漏電流路徑，實現“真反向電流阻斷”（True Reverse-Current Blocking），確保電源域之間的完全隔離。

可調限流與保護功能

器件支持電阻可調的主動電流限制，允許設計者通過外部電阻在 0.15A 至 1.5A 范圍內設定限流閾值：

0.2A ~ 1.5A 范圍內，限流精度為 ±10%

0.15A ~ 0.2A 范圍內，精度為 ±15%

該功能可用于限制啟動時的浪涌電流或防止下游電路過載，提升系統魯棒性。

故障監測與保護

開漏 FLT 信號引腳：當發生過流、過溫或輸出過壓（OVP）故障時，F(xiàn)LT 引腳被拉低，向主控MCU發出故障告警，便于系統進行故障處理或電源管理。

輸出過壓保護（OVP）：支持高達 28VDC 的絕對最大 VOUT 電壓，防止因負載突變或外部電壓耦合導致的輸出端高壓損壞。

過溫保護（OTP）：當芯片結溫超過安全閾值時，自動關斷輸出，待溫度恢復后可自動重啟或鎖定，取決于外部配置。

欠壓鎖定（UVLO）：確保在輸入電壓未達到穩定工作范圍前，開關保持關斷狀態，避免異常導通。

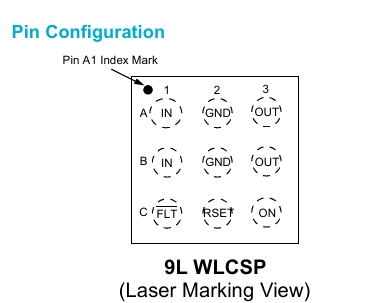

SLG59H1341C引腳圖

SLG59H1341C 采用小型 WLCSP-8 (1.7mm x 1.4mm) 或 DFN-8 封裝，節省PCB空間，適合高密度布局。符合工業級可靠性標準，適用于嚴苛環境下的長期運行。

SLG59H1341C原理圖

SLG59H1341C典型應用場景

SLG59H1341C 特別適用于以下場景：

快速電源軌切換：支持快速開啟與關斷，適用于需要動態電源管理的系統，如傳感器、無線模塊（Wi-Fi/BT）的供電使能控制。

頻繁喚醒與睡眠周期：在移動設備中，用于管理處理器子系統、顯示屏背光或外設模塊的電源域，在睡眠模式下徹底切斷供電以降低靜態功耗。

便攜式與電池供電設備：如智能手機、平板電腦、可穿戴設備和物聯網終端，要求高效率、小尺寸和高可靠性。

SLG59H1341C設計建議

限流電阻選擇：根據應用最大負載電流設定RSET，參考數據手冊中的RSET vs. I_LIMIT曲線。

PCB布局：建議將輸入/輸出電容（推薦0.1μF至1μF）盡量靠近VIN和VOUT引腳，以降低環路電感，提高瞬態響應。

熱管理：盡管RDS(ON)較低，但在高負載電流下仍需考慮PCB銅箔散熱設計，確保結溫在安全范圍內。

FLT引腳上拉：建議使用10kΩ~100kΩ電阻將FLT引腳上拉至控制域電源，確保故障信號可靠讀取。

深圳市中芯巨能電子有限公司現貨供應SLG59H1341C ，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試+技術支持等服務，如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
