隨著電子產品向小型化、高性能方向持續演進，工程師在電源管理設計中面臨越來越嚴峻的挑戰——如何在有限空間內實現更高的功率密度，同時兼顧熱性能與系統可靠性？傳統的SMA/SMB/SMC等封裝形式雖曾長期主導功率整流器市場，但在當前汽車電子、工業控制和便攜設備日益緊湊的設計趨勢下，已逐漸顯現出其局限性。

為應對這一行業痛點，Nexperia正式推出基于夾片式（Clip-Fix）技術的FlatPower（CFP）封裝系列肖特基整流器，提供一種兼具微型化、高功率處理能力和優異散熱性能的創新解決方案。該系列正逐步替代原有SMx封裝，成為新一代高密度應用中的理想選擇。

封裝升級：更小尺寸，更高功率密度

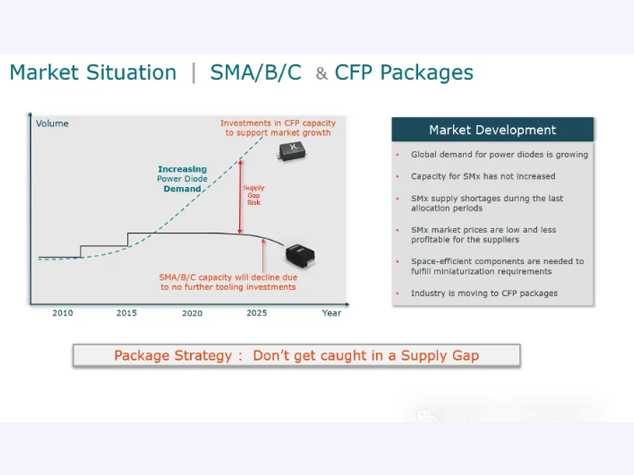

在過去近三十年中，SMA/SMB/SMC（統稱SMx）封裝一直是功率整流器的標準形態。然而，現代汽車電子系統對PCB元件密度的要求大幅提高，特別是在ECU（電子控制單元）數量減少但功能集成度上升的趨勢下，傳統封裝已難以滿足空間優化的需求。

Nexperia推出的CFP系列封裝包括CFP3、CFP5和CFP15B等多個型號，分別對應替代SMA、SMB和SMC封裝：

CFP3取代SMA，節省多達56%的PCB面積；

CFP5替代SMB，節省38%空間；

CFP15B作為SMC的替代方案，縮小40%封裝面積；

所有新型封裝高度降低最多達50%，顯著提升空間利用率。

熱性能不妥協：微型化≠降性能

盡管CFP封裝體積明顯減小，但其功率處理能力并未因此削弱。實測數據顯示，在25°C環境溫度下，CFP封裝的功耗表現與原SMx封裝相當，甚至在某些布局條件下表現更優。這得益于其采用的Clip-Fix夾片式封裝技術，通過直接接觸銅引線框架進行高效散熱，避免了傳統焊線封裝在熱傳導上的瓶頸。

這意味著工程師可以在不犧牲系統穩定性與效率的前提下，實現更高集成度的設計目標，尤其適用于對空間和散熱要求嚴苛的車載應用，如引擎控制、電池管理系統及車載充電模塊。

多類型產品組合，覆蓋廣泛應用場景

目前，Nexperia已推出超過100款基于CFP封裝的整流器產品，涵蓋多個功率等級和應用場景需求，主要包括：

硅基肖特基二極管：適用于極性反接保護、DC/DC轉換器中的續流二極管；

快速恢復二極管：用于開關電源、馬達驅動等高頻場合；

鍺硅混合整流器：具備低正向壓降（Vf）與低反向恢復電荷（Qrr），適合追求高能效與熱穩定性的應用。

面向未來，推動功率器件封裝革新

面對不斷增長的高功率密度需求，Nexperia通過CFP封裝實現了從傳統封裝到先進夾片式封裝的技術躍遷。不僅解決了空間受限難題，還確保了出色的熱管理和電氣性能，助力工程師在汽車、工業和消費類電子領域打造更緊湊、更高效的電源系統。
